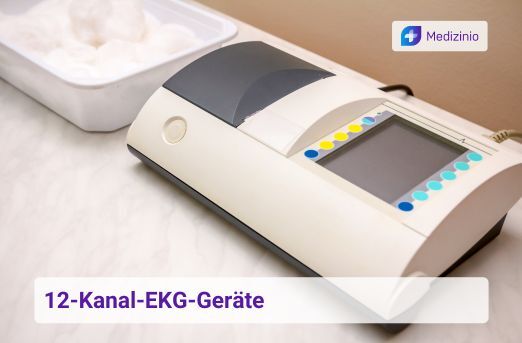

12-Kanal-EKG Geräte Vorteil: Alle Ableitungen können gemessen werden
Im Gegensatz zu einem 3- oder 6-Kanal-EKG-Gerät, kann das 12-Kanal-EKG-Gerät sämtliche 12 Ableitungen messen. Dazu gehören folgende Ableitsysteme:
- Einthoven
- Goldberger
- Wilson
Die 6 frontalen Extremitätenableitungen und die 6 horizontalen Brustwandableitungen werden mit Hilfe von 10 Elektroden gemessen. Dabei werden 6 Elektroden an der Brust, jeweils eine Elektrode am linken und rechten Arm (Handgelenk) und jeweils eine Elektrode am linken und rechten Fuß (über dem Fußgelenk) befestigt. Zusammengefasst können 12-Kanal-EKG-Geräte folgende Ableitsysteme erfassen:
| Ableitsystem | Art d. Ableitungen |
|---|---|
| Goldberger | 3 bipolare Ableitungen (I, II, III) |
| Einthoven | 3 unipolare Extremitätenableitungen (aVR, aVL, aVF) |
| Wilson | 6 Brustwandableitungen (V1-V6) |
Die Brustwandableitungen messen in der Horizontalebene, während die Extremitätenableitungen ausschließlich Potentialschwankungen in der Frontalebene aufdecken. Das 12-Kanal-EKG-Gerät liefert Ergebnisse über die elektrische Herzaktivität in 3 ungefähr orthogonalen Richtungen:
- rechts - links
- überlegen - unterlegen
- anterior - posterior
Anwendungsbereich: Diagnose von Herzischämien und Herzrhythmusstörungen
Zweck des 12-Kanal-EKG-Gerätes ist es, Patienten auf mögliche Herzischämien und Herzrhythmusstörungen hin zu untersuchen. Das trifft auch auf alle anderen EKG-Geräte zu. Das Gerät hilft vor allem dem Praxis-/Krankenhaus-Personal und dem Rettungsdienst dabei, STEMI-Patienten (ST-Hebungs-Myokardinfarkt/Herzinfarkt) relativ zeitnah zu identifizieren. Basierend auf den Untersuchungsergebnissen werden sodann weitere medizinische Behandlungsschritte eingeleitet. Die Dauer einer Ruhe-EKG-Untersuchung dauert maximal bis zu 5 Minuten, die des Belastungs-EKG etwa 15 Minuten.
Das 12-Kanal-EKG-Gerät wird beim Ruhe- oder Belastungs-EKG eingesetzt
Die Diagnose von koronaren Herzerkrankungen mit Hilfe eines 12-Kanal-EKG-Gerätes erfolgt entweder in einem Ruhe-EKG oder einem Belastungs-EKG. Beim Ruhe-EKG liegt der Patient auf einer Behandlungsliege, dementsprechend ist der Patient in einem entspannten Zustand. Das Belastungs-EKG hingegen misst die Herzaktivitäten während physischer Belastung. So können belastungsinduzierte Herzrhythmusstörungen provoziert werden.
Je nach Art der Untersuchung sollte das Gerät demgemäß auch auf diese ausgelegt sein. Sprich: ein Ruhe-EKG-Gerät oder ein Belastungs-EKG-Gerät sein. Einige Modelle können beide Untersuchungstypen abdecken, wie z.B. das custo cardio 100 von customed.
Info: Für einen stabilen Halt der Elektroden und einen zeitlich verkürzten Untersuchungsprozess, können Sie für Ihre Praxis optional eine EKG-Sauganlage dazukaufen.
Mobile 12-Kanal-EKG-Geräte mit Akku - Geeignet für Rettungsdienst und Hausbesuche
Das mobile 12-Kanal-EKG-Gerät liefert Ihnen perfekte Messergebnisse auch außerhalb der Praxis. Die Akkukapazität mobiler Geräte beträgt im Schnitt rund 5 Stunden. Wenn Ihnen die Akku-Betriebszeit zu kurz erscheint, können Sie auch ein 12-Kanal-EKG-Gerät kaufen, dass zusätzlich über einen externen Stromanschluss verfügt, wie z.B. das BeneHeart R3. Alternativ können Sie Akkus auch einzeln dazukaufen.
